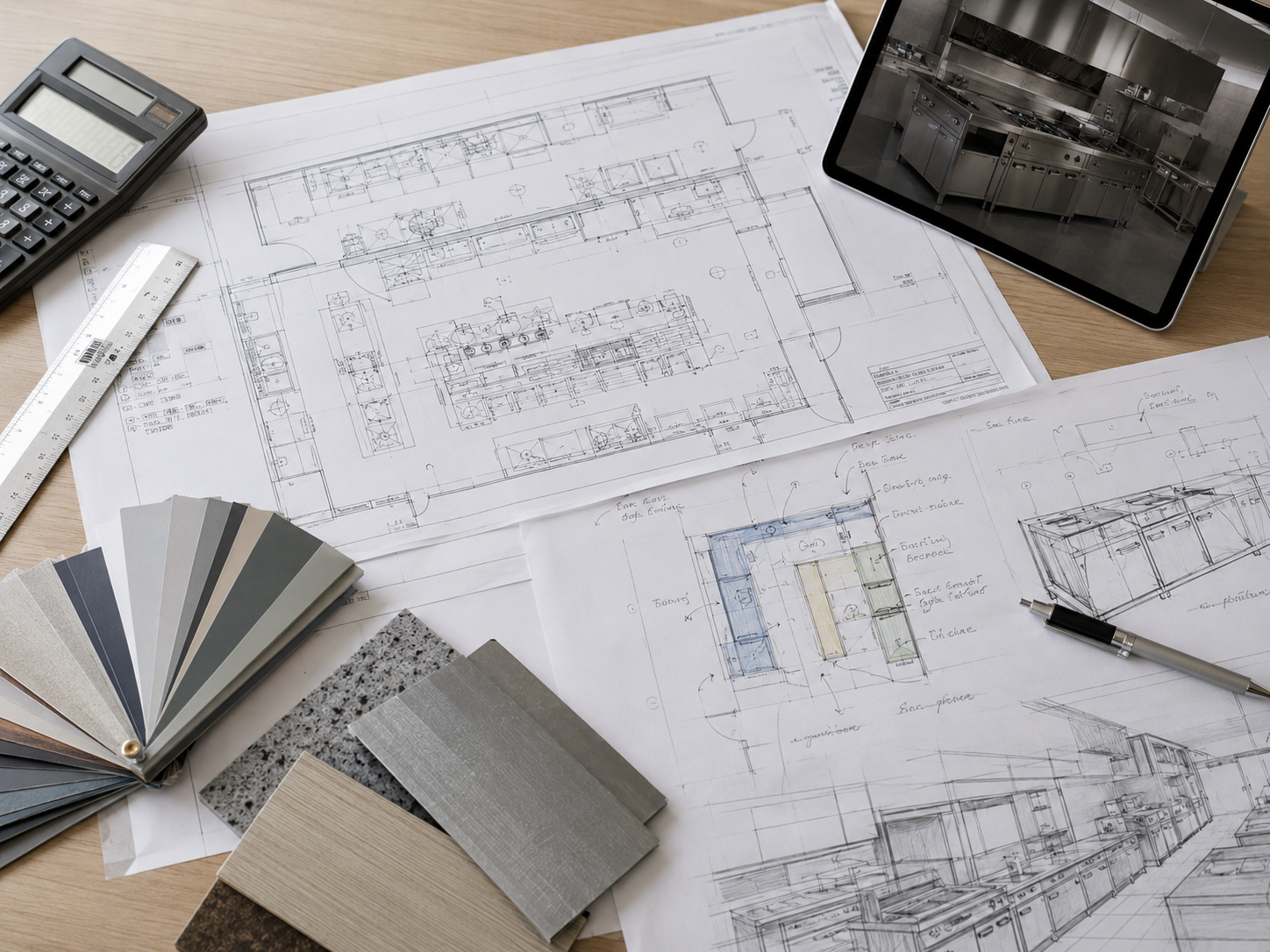

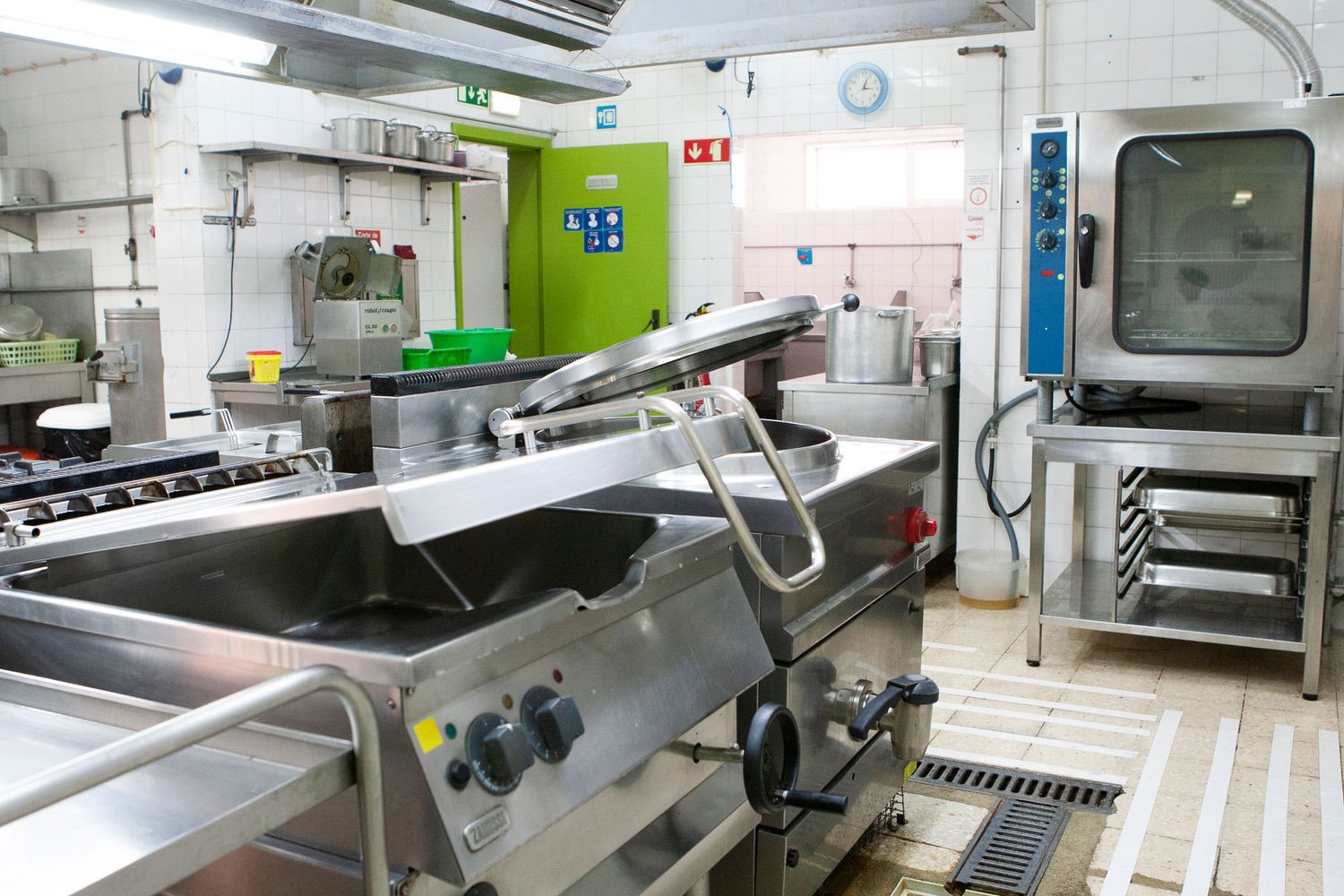

Rzut otwiera się od legendy, nie od rysunku. Legenda mówi, co znaczą kreski, jakie symbole opisują punkty mycia rąk, gdzie zaznaczono wpusty podłogowe i w jakiej skali wykonano rysunek. Bez niej łatwo pomylić linię strefy z linią zabudowy meblowej.

Potem szuka się numeracji. Każde urządzenie ma numer, który powtarza się w zestawieniu wyposażenia. Jeżeli numer 14 to zmywarka kapturowa, to znajdziesz ją pod tym samym numerem w tabeli, z mocą, przyłączem wody i wymiarem. Trzeci krok to droga produktu: prześledź palcem trasę od wejścia dostaw, przez magazyn, obróbkę wstępną, kuchnię właściwą, aż do wydania. Jeżeli ta trasa nigdzie nie zawraca i nie krzyżuje się z drogą brudnych naczyń, rzut jest ułożony poprawnie.

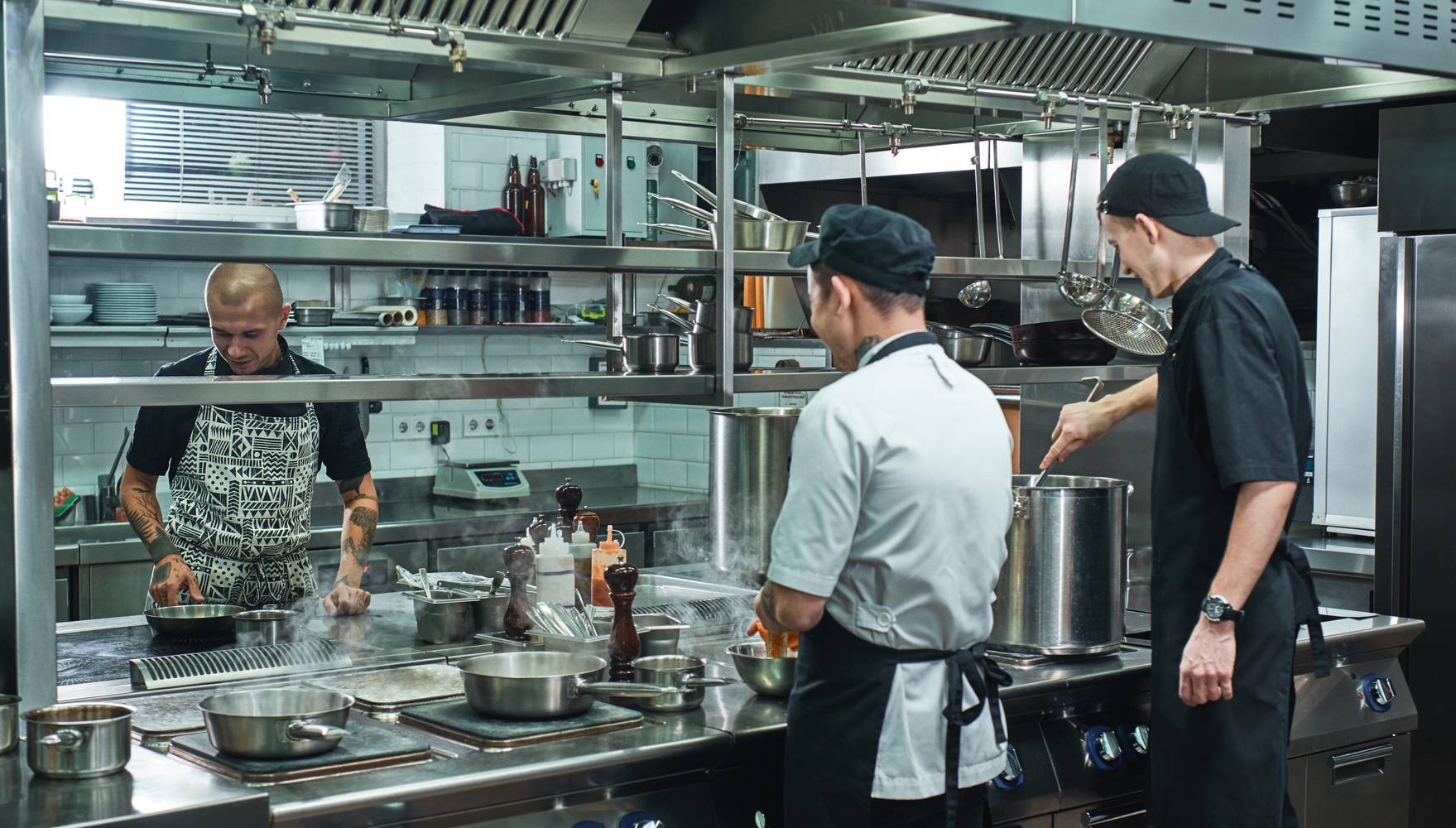

Na końcu patrzy się na przejścia. Szerokość ciągu, przy którym stoi dwóch kucharzy naprzeciw siebie, wygląda na rysunku niepozornie, a w pracy decyduje o wszystkim.

Bilans mediów przelicza wyposażenie na zapotrzebowanie. Powstaje po zamknięciu rzutu, bo dopiero wtedy wiadomo, co dokładnie stoi w kuchni i jak jest zgrupowane. Dla każdej pozycji notuje się moc, rodzaj przyłącza i przewidywany czas pracy w cyklu dobowym, a następnie stosuje współczynniki jednoczesności.

Wynik trafia do projektantów branżowych jako dane wejściowe. Elektryk dowiaduje się, jaką moc zamawianą przyjąć i gdzie rozmieścić punkty. Instalator sanitarny widzi zapotrzebowanie na ciepłą wodę i miejsca odprowadzenia ścieków, w tym te wymagające separatora tłuszczu. Projektant wentylacji dostaje strumienie do usunięcia i do nawiania.

Projekt technologiczny jest w tym układzie pierwszy. Architekt otrzymuje z niego wymagane powierzchnie i podziały pomieszczeń, konstruktor obciążenia od ciężkich urządzeń oraz miejsca przebić, a branże instalacyjne dane z bilansu mediów. Jeżeli technologia powstaje na końcu, to zwykle trzeba coś rozbierać.

W praktyce koordynacja polega na kilku iteracjach. Technologia proponuje układ, architektura sprawdza go w kontekście ścian i wyjść, wentylacja weryfikuje, czy da się poprowadzić kanał, a konstrukcja czy w tym miejscu można przebić strop. Każda z tych uwag wraca do rzutu i zmienia go, zanim cokolwiek zostanie kupione.

Dla inwestora najważniejszy wniosek jest prosty: zmiana urządzenia w kuchni nie jest zmianą jednego wiersza w tabeli. Ona przechodzi przez bilans, wentylację i elektrykę.
